Q347H硬密封固定球阀
本公司生产硬密封球阀的球体表面采用先进的喷涂技术，通过对各种不同工况条件的处理，最高硬度可达HRC78。阀座密封面的处理，最高硬度可达HRC72。球体和阀座进行配对研磨，球阀整个密封面的所有密封区域均经过精密研磨。适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。金属密封球阀有浮动球和固定球两种结构
金属阀座环与球面接触，通过作用在阀座环上均匀的弹簧负荷使阀座环与球面形成密封。同时，由于弹簧负荷的作用使辅助密封膨胀，实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,特别是在低压条件下。根据用户需要,可以在阀座密封面与球体之间设计有密封脂注入系统.
耐火设计：
阀门的耐火设计符合API 6FA或API 607标准,耐火试验规范相当于ISO 10497,这类阀门目前被广泛应用于造纸、原油、天燃气、石化以及各类含有颗粒、易磨损、易冲蚀、易引起火灾的相关工业。
执行标准：美标阀门、国标阀门执行标准
|
执行标准 |
||
|
美标 |
国标 |
|
|
阀门设计 |
API6D ASME16.34 |
GB12237 |
|
阀门-压力温度等级 |
ASME B16.34 |
GB12234 |
|
结构长度 |
ASME B16.10 |
GB12221 |
|
连接法兰 |
ASME B16.34 ASME B16.47a |
GB9113 JB79 |
|
对焊端 |
ASME B16.25 |
GB12224 |
|
检验和试验 |
API6D API598 |
GB/T13927 |
Q347H硬密封固定球阀对于不同工况条件的应用：
|
结构形式 |
制造范围 |
温度范围 |
辅助密封 |
密封面材料 |
适用流体 |
|
浮 |
ASME Class
ASME Class
|
-29～250℃ |
改性PTFE对莅聚苯 |
球体、碳化钨 |
纸浆、含固体颗粒的流体 |
|
阀座：STL-12 |
|||||
|
球体：镀硬铬 |
|||||
|
阀座：STL-6 |
|||||
|
-29～450℃ |
柔性石墨 |
球体:碳化钨 |
高温、高腐蚀、高压含固体颗粒的流体 |
||
|
阀座：STL-12 |
|||||
|
球体：镀镍铬碳化铬 |
|||||
|
阀座：STL-6 |
|||||
|
-29～760℃ |
阀座与本体焊接（双偏心、单流向） |
球体：镀镍铬碳化铬 |
450℃以上的高温、高频高压流体 |
||
|
阀座：镀镍铬碳化铬 |
|||||
|
固 |
ASME Class
|
-29～150℃ |
增强PTFE氟橡胶“O”圈 |
球体:碳化钨 |
纸浆、含固体颗粒的流体 |
|
阀座：STL-12 |
|||||
|
球体：镀硬铬 |
|||||
|
阀座：STL-6 |
|||||
|
-29～450℃ |
柔性石墨 |
球体:碳化钨 |
高温、高腐蚀、高压含固体颗粒的流体 |
||
|
阀座：STL-12 |
|||||
|
球体：镀镍铬碳化铬 |
|||||
|
阀座：STL-6 |
|||||
|
-29～760℃ |
阀座与本体焊接（双偏心、单流向） |
球体:镍铬碳化铬 |
450℃以上的高温、 |

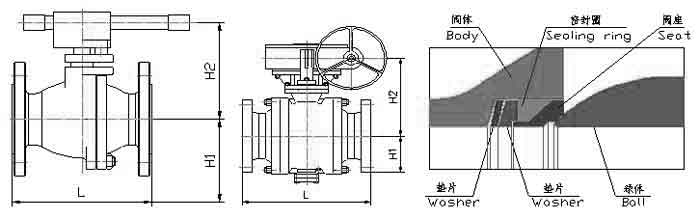

硬密封固定球阀外形尺寸：
|
DN |
PN16(1.6MPa) |
PN25(2.5MPa) |
备注 |
||||||
|
L |
H1 |
H2 |
|
L |
H1 |
H2 |
|
浮 |
|
|
15 |
130 |
— |
59 |
|
130 |
— |
59 |
|
|
|
20 |
130 |
— |
63 |
|
150 |
— |
63 |
|
|
|
25 |
140 |
— |
75 |
|
160 |
— |
75 |
|
|
|
32 |
165 |
— |
85 |
|
180 |
— |
85 |
|
|
|
40 |
165 |
— |
95 |
|
200 |
— |
95 |
|
|
|
50 |
203 |
— |
107 |
|
230 |
— |
107 |
|
固定球 |
|
65 |
222 |
— |
142 |
|
290 |
— |
142 |
|
|
|
80 |
241 |
— |
152 |
|
310 |
— |
152 |
|
|
|
100 |
305 |
— |
178 |
|
350 |
— |
178 |
|
|
|
125 |
356 |
— |
252 |
|
381 |
— |
252 |
|
|
|
150 |
394 |
— |
272 |
|
403 |
— |
272 |
|
|
|
200 |
457 |
— |
342 |
|
502 |
— |
342 |
|
|
|
200 |
457 |
— |
398 |
|
502 |
— |
398 |
|
固 |
|
250 |
533 |
335 |
495 |
|
568 |
335 |
495 |
|
|
|
300 |
610 |
385 |
580 |
|
648 |
385 |
580 |
|
|
|
350 |
686 |
430 |
625 |
|
762 |
430 |
625 |
|
|
|
400 |
762 |
470 |
720 |
|
838 |
470 |
720 |
|
|
|
500 |
914 |
590 |
840 |
|
991 |
590 |
840 |
|
|
|
600 |
1067 |
700 |
1050 |
|
1143 |
700 |
1050 |
|
|
|
700 |
1245 |
780 |
1150 |
|
1346 |
780 |
1150 |
||
